S191 智能電纜綜合探測儀 電纜識別路徑儀系列【綜合管線路徑儀】
S191 智能電纜綜合探測儀是一款多功能的電纜路徑識別探測儀。具有管線路徑探測、電纜識別、接地電阻測試、絕緣電阻測試等多種功能。儀器由發射機、發射電流鉗、接收機、接收柔性電流鉗、接收聽診器、連接測試線等組成。
.jpg)
S191 智能電纜綜合探測儀是一款多功能的電纜路徑識別探測儀。具有管線路徑探測、電纜識別、接地電阻測試、絕緣電阻測試等多種功能。儀器由發射機、發射電流鉗、接收機、接收柔性電流鉗、接收聽診器、連接測試線等組成。
1、 接收機規格
功 能 | 管線探測（線纜位置跟蹤、方向顯示、深度測量、電流測量）、電纜識別、接地電阻測試、外部電壓測試 |
電 源 | 7.4V DC 2600mAh可充鋰電池 |
輸入方式 | 內置接收線圈；外連接柔性卡鉗、聽診器 |
接收頻率 | 主動探測頻率：577Hz、640Hz、1280Hz、2.56kHz、3.20kHz、4.09kHz、8.19kHz、10kHz、33kHz、66kHz、82kHz、201kHz 工頻被動探測頻率：50Hz、250Hz 射頻被動探測頻段：中心頻率分為33kHz、82kHz |
管線探測模式 | 寬峰法、窄峰法、音谷法 |
管線探測顯示 | 經典定位模式，全屏信號模式，信號曲線模式 |
管線探測 檢測范圍 | 直連法： 一般可以達到線纜長度0-20公里，主要由接地電阻、線纜電阻和線纜埋地深度決定 耦合法：一般可以達到線纜長度0-10公里，主要由接地電阻、線纜電阻和線纜埋地深度決定 感應法：適用于埋地深度小于2m的線纜 |
深度精度 | 平面位置精確定位精度：目標電纜或管線的中心軸線位置： ±2.5% |
聲音指示 | 隨信號強度變化的調頻音調 |
干擾距離 | 使用耦合法和感應法時，發射機均會在近距離內產生干擾，干擾的距離和發射功率及頻率有關，功率越大、頻率越高則干擾越強。 接收機和發射機的最小距離往往需要試驗確定： 管線探測：耦合法5m之外，感應法20m之外可確認為無干擾 電纜識別：耦合法5m之外可確認為無干擾 |
電纜識別 | 鑒別方式：柔性卡鉗智能鑒別、聽診器鑒別； 可標定電纜數量：1～10條； 標定值：接收信號與發射信號的電流百分比在標定值75%-135%之間為識別成功條件之一； 方向性：發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一 |
電纜識別 檢測范圍 | 直連法：可識別回路電阻為0Ω～8kΩ的信號 (一般可以達到線纜長度0-20公里，主要由接地電阻與線纜電阻決定) 耦合法：可識別回路電阻為0Ω～200Ω的信號；(一般可以達到線纜長度0-10公里，主要由接地電阻與線纜電阻決定) |
接地電阻
| 測試量程：0.001Ω~2.00kΩ 測試方式：精密4線法測量 測試電流：6.00mA Max |
電壓測量 | 量程：AC0~600V 精度：±2%±3dgt |
液 晶 | 3.5寸彩屏液晶 |
尺 寸 | 約290mm(長)×128mm(寬)×700mm(高) |
質 量 | 1.90Kg |
充 電 器 | DC8.4V，1A |
照明燈功率 | 1W Max |
連接接口 | 1X mini-B USB接口（用于固件升級） 1X DC充電口 1X 柔性卡鉗連接插座 2X外部電壓測試線連接接口 4X接地電阻測試線連接接口 |
柔性電流鉗 | 長約620mm，線徑約8mm |
線圈內徑 | φ200mm（可以根據需要定制更大口徑） |
聽診器尺寸 | 長寬厚約111mm×60mm×27mm（聽診器選配） |
引線長度 | 聽診器引線長度：約3m |
測 試 線 | 1X 黃色測試線15m 1X 紅色測試線10m 1X綠色測試線3m 1X 黑色測試線3m |
工作溫濕度 | -10℃～40℃；80%Rh以下 |
存放溫濕度 | -10℃~50℃，≤95％RH, 無結露 |
耐 壓 | AC2000V/rms(外殼前后兩端之前) |
適合安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |

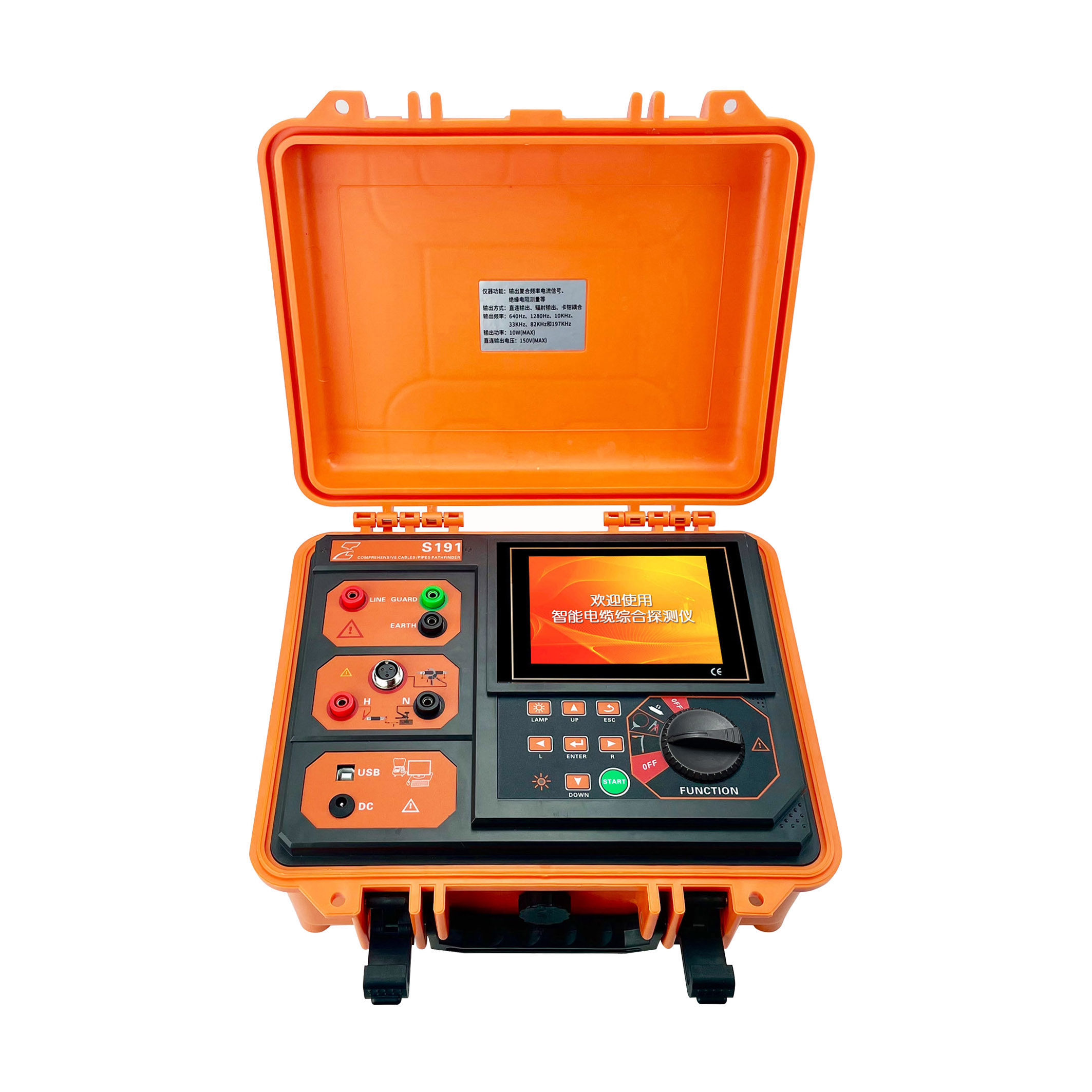

2、發射機規格
功 能 | 管線路徑探測、電纜識別時多種頻率信號發射方式；絕緣電阻測試 |
電 源 | 11.1V DC 5200mAh可充鋰電池 |
輸出方式 | 直連輸出、感應法、卡鉗耦合 |
輸出頻率 | 640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz |
輸出功率 | 10W Max，10檔可調，全自動實時阻抗匹配 |
直連輸出電壓 | 150Vpp MAX |
電路保護 | 具有過載和短路保護 |
絕緣測試電壓 | 100V、250V、500V、1000V、2500V |
絕緣電阻 量程及精度 | 0.01MΩ~25.0GΩ ±3%rdg±5dgt 25.0GΩ~2.50 TΩ ±15%rdg±5dgt |
液 晶 | 5.6寸LCD彩屏液晶 |
儀表尺寸 | 約320mm(長)×275mm(寬)×145mm(高) |
質 量 | 發射機3.85Kg；發射鉗1.12kg |
充 電 器 | DC 12.6V，1A |
發射鉗尺寸 | 長寬厚250mm×140mm×35mm |
發射鉗內徑 | φ105mm（125mm、150mm可選） |
發射鉗線長 | 3m |
測 試 線 | 紅色測試線3m，綠色測試線3m，黑色測試線3m |
連接接口 | 1X Type-B USB接口（用于固件升級） 1X DC充電口 1X 信號發射鉗連接插座 2X直連測試線接口 3X絕緣電阻測試線接口 |
抗 壓 | 發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力 |
耐 壓 | AC 3700V/rms(儀器箱頂面與底面之前) |
電磁特性 | IEC61326(EMC) |
適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2) |
發射機 | 1臺 |
接收機 | 1臺 |
工具包 | 1個 |
發射電流鉗 | 1把 |
接收柔性電流鉗 | 1把 |
聽診器 | 1個 |
測試線 | 5條（黃色15m，紅色10m, 紅色3m，綠色3m, 黑色3m） |
接地針 | 2根 |
8.4V 充電器 | 1個（接收機用） |
12.6V充電器 | 1個（發射機用） |
7.4V鋰電池 | 1組(接收機內) |
11.1V 鋰電池 | 1組(發射機內) |
說明書、保修卡、合格證 | 1份 |
