【現場案例】雙鉗多功能接地電阻測試儀
地點：北方某供電公司
日期：2021年8月2日
目的：培訓和交貨
▼測量環境

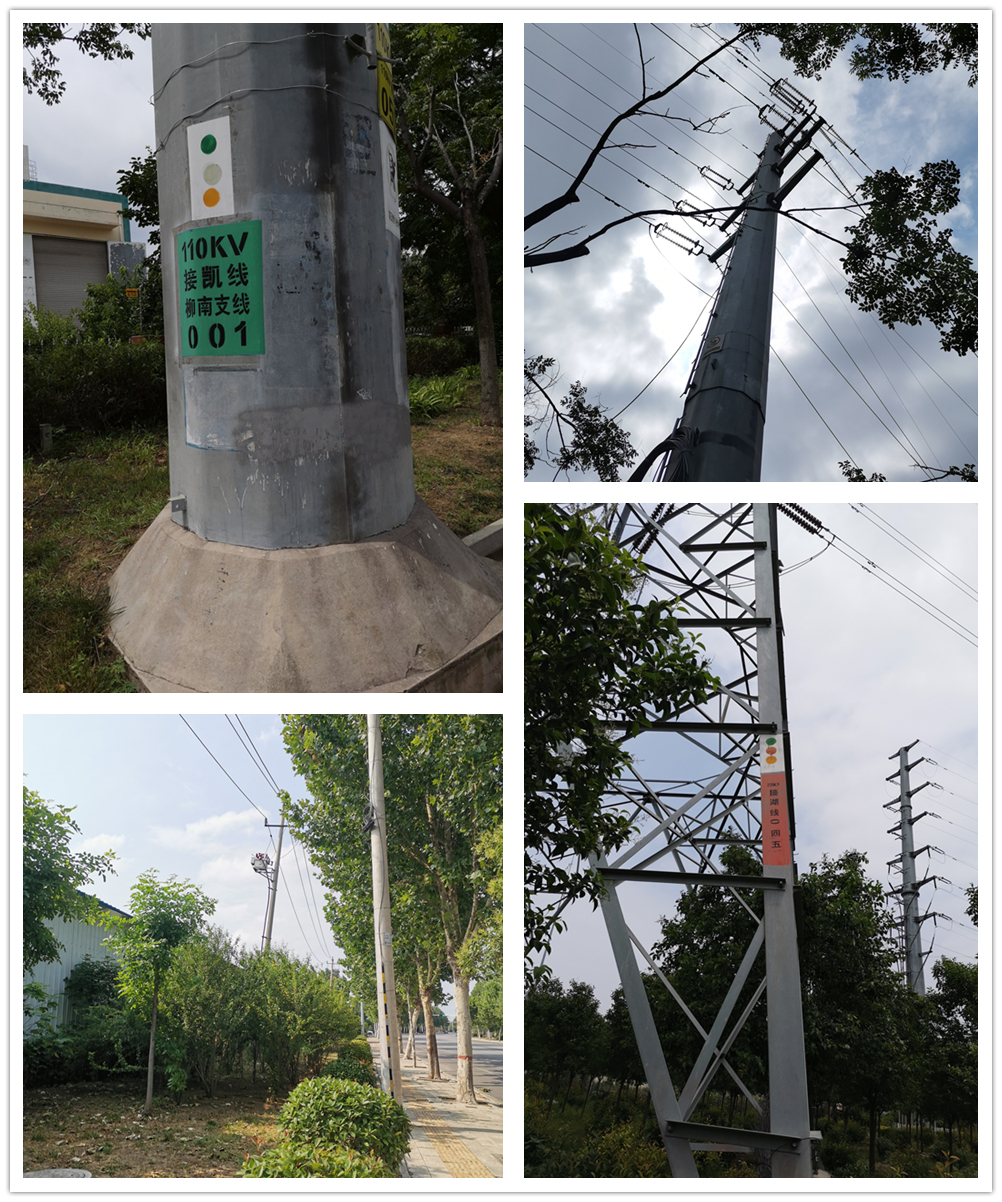

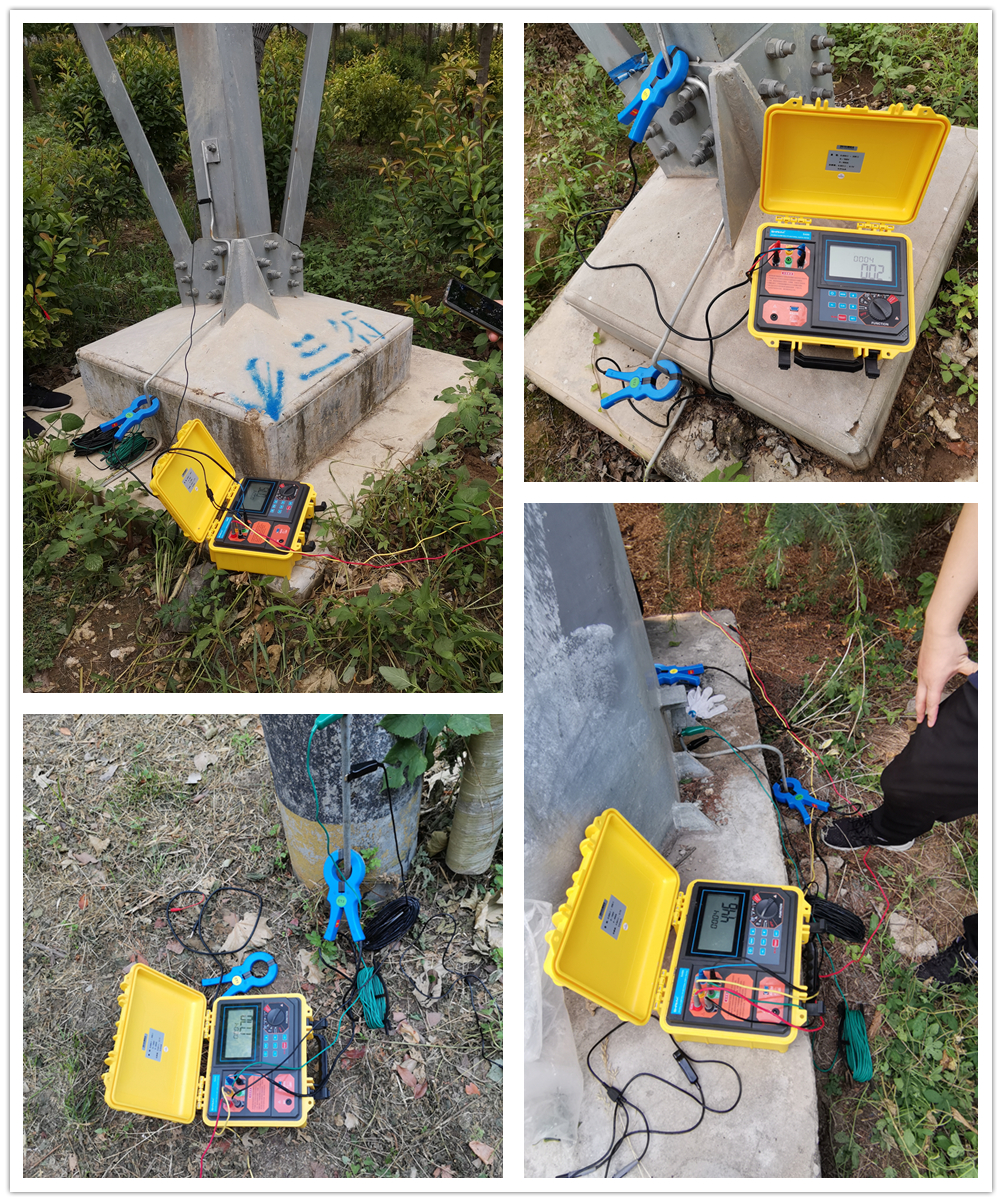

▼現場照片
雙鉗法檢測原理：
1、檢測原理
雙鉗法測量接地電阻的基本原理是測量回路電阻。其中一把電流鉗為發射電流鉗，發射電力鉗先給被測接地回路一個激勵脈沖信號，在被測回路上感應一個脈沖電勢E，在電勢E的作用下將在被測回路產生電流I，另一把電流鉗作為接收電流鉗，接收檢測I信號。傳感器對E及I進行測量，并通過公式：R=E/I即可得到被測回路電阻。
2、回路電阻定義
如圖：回路電阻包括A點對地的接地電阻值、接地引下線金屬導體的阻值、金屬架空線的阻值、接地引下線與金屬架空線之間的連接電阻值(接觸電阻)、B點對地的接地電阻值的綜合值。B點輔為助接地極。若B點斷開沒形成回路，雙鉗法無法測試，顯示OL值超出上量限值。
若檢測儀測試出的地網A、地網B回路的綜合值為5歐，即：RA+RB+R架空線+R接地引下線=5.0Ω，那地網A、地網B兩個并聯起來對地的實際接地電阻值一定小于等于2.5Ω，據此可以判斷地網A并聯了地網B后的實際接地電阻值是否合格。
若地網A、地網B兩者加起來的接地電阻值小于工程標準要求值，那地網A、地網B都是合格的。
3、金屬回路的聯結電阻檢測：
若地網A、地網B在地面上、下都連接在一起，則檢測儀測試出的是金屬回路的電阻值，其值一般很小，零點幾歐姆，這就是金屬回路的聯結電阻值，也是等電位電阻值，不是接地電阻值。所以本檢測儀也能非常方便地檢測金屬回路的聯結電阻值。
藍色線形成的多個金屬圈的金屬導體電阻值。很小，或顯示0歐姆。
S490雙鉗多功能接地電阻測試儀是結合新的防雷接地電阻檢測標準，專為現場測量接地電阻、土壤電阻率、接地電壓、接地線漏電流、交流電流、直流電阻而精心設計制造的，測試電流達20mA，采用最新數字處理技術，精密4線法、3線法和簡易2線法、選擇法、雙鉗法測量接地電阻，大口徑電流鉗設計，可測量使用大型接地引下線的接地系統，可靈活準確測量單點和網狀接地等各種復雜接地情況的任意接地電阻值，并聯接地測量時無需斷開任何并聯接地電極，最大程度地提高測量的方便性。
