S318 全智能多次脈沖電纜故障測試儀 電纜識別路徑儀系列【電纜故障測試儀】

（一）測距主機參數

·集成、低功耗、一體化設計，穩定性高。

·可測試各種35kV以下不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。

·可測試鐵路通信控制電纜、路燈電纜、機場信號電纜的各類故障。

·可測量長度已知的任何電纜中電波傳播的速度。

·顯示方式：12.1英寸工業級液晶觸摸屏（Linux操作系統）。

·存儲空間：4G電子盤。

·測試方法：低壓脈沖法、沖閃電流法、多次脈沖法。

·操作方式：觸摸筆、旋鈕鼠標雙操作。

·測試距離：不小于50km。

·最短測試距離（盲區）：5米。

·精確定點誤差：±0.2m。

·測試誤差：系統誤差小于±1%。

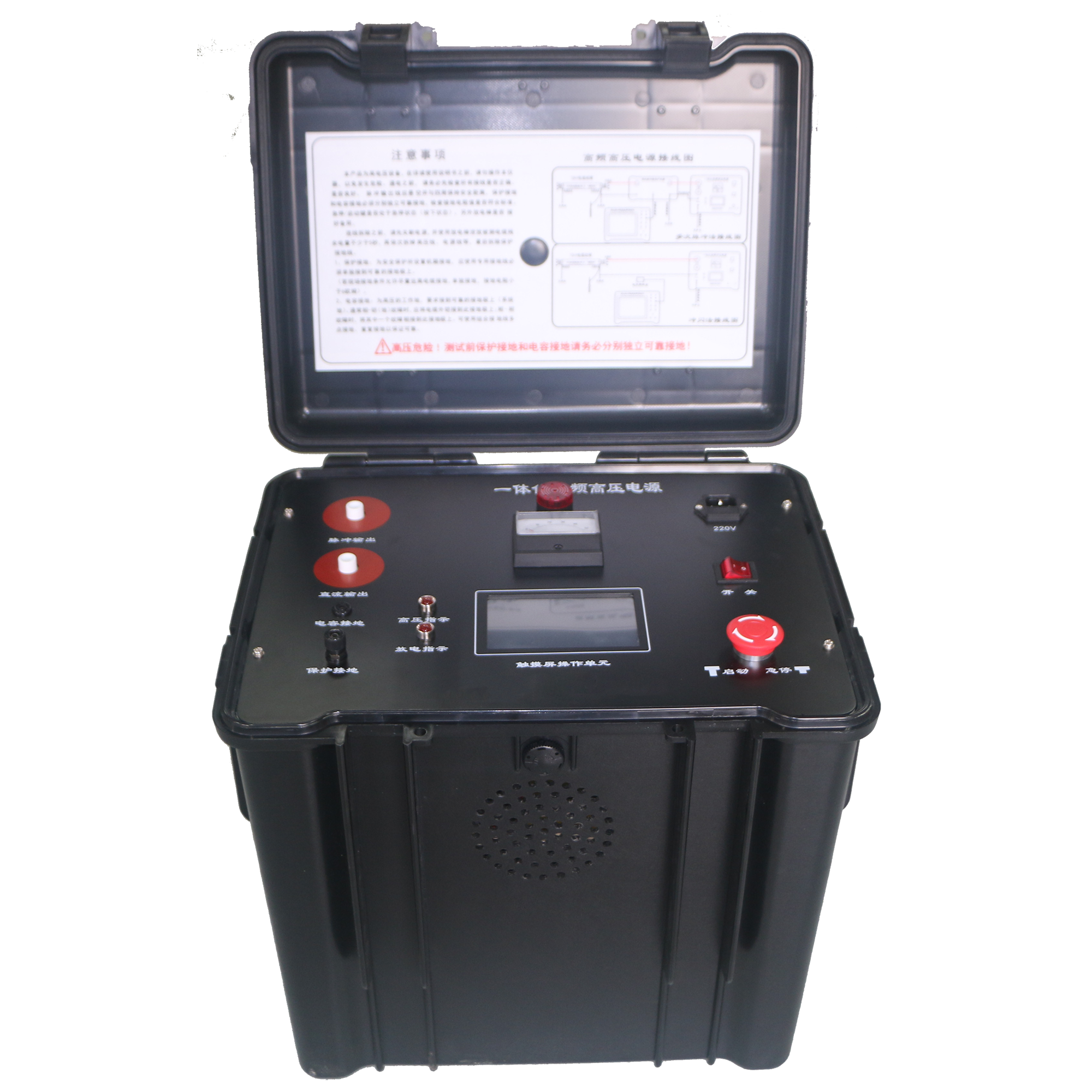

·多次脈沖產生器：沖擊電壓≤40kV。

·分辨率：v/f m；v為傳波速度m/μs；軟件游標0.10米。

·采樣頻率：200MHz、100MHz、50MHz、25MHz、12.5MHz、6.25MHz。

·脈沖寬度：100ns、200ns、500ns、1μs、2μs、5μs（軟件自動匹配）。

·電源與功耗：AC220V±10%，不大于15W；DC12V（7AH）不大于20W。

·待機時間：可連續使用6小時左右。

·主機重量：7kg。

·外形尺寸：411mm×321mm×165mm。

·溫度:-20℃～﹢40℃；相對濕度: ≤80%。

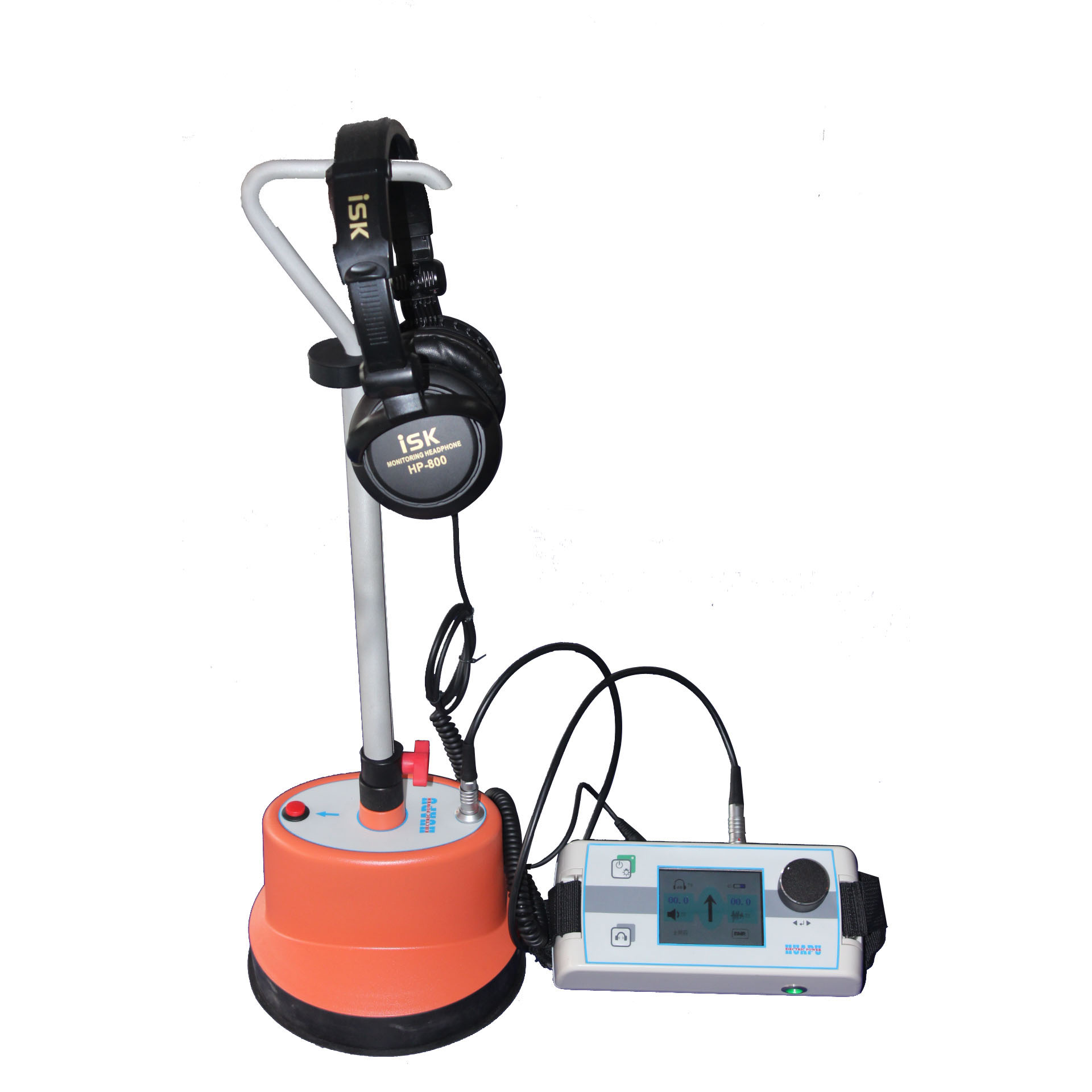

（二）定點儀參數

·傳感器動態量程：聲音通道>104dB。

·沖擊放電聲音放大倍數 >90dB，沖擊放電音量上限84dB(A)。

·液晶顯示器：高亮真彩屏，像素320×240，適合戶外使用。

·供電電源：鋰離子可充電電池。

（三）路徑儀參數

·探測距離 < 15km、   探測深度 ≤ 3m、   路由誤差 < 20cm

·發射機：發射頻率9.6kHz   輸出功率：5W

·接收機：接收頻率9.6kHz   探測路由誤差：±10cm

·探測埋深誤差：±10cm

·供電：DC24V 3A電源適配器
