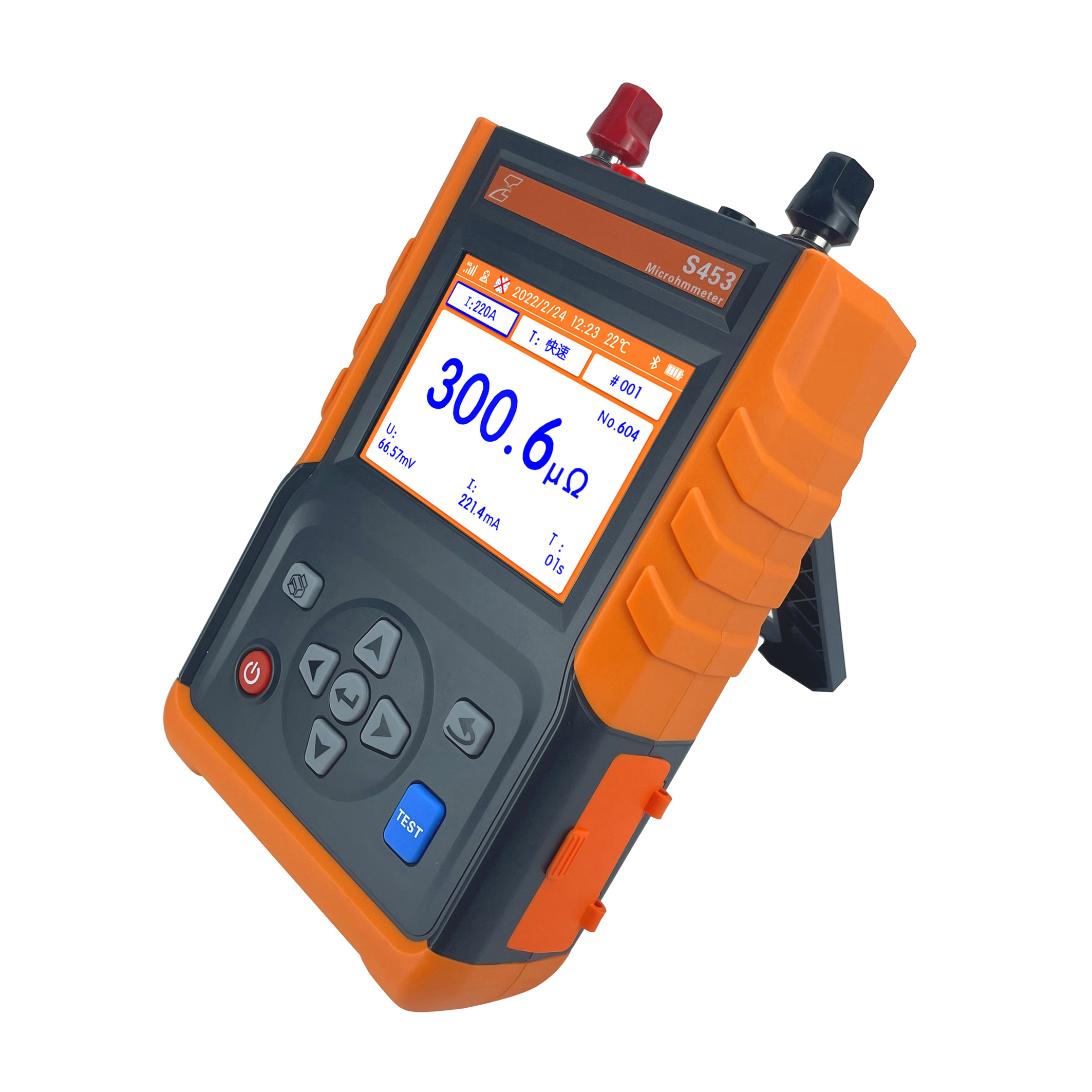

回路電阻測試儀，又名微歐計、接觸電阻測試儀，是我公司精心研制的一款專門測量各種高壓開關接觸電阻、高壓斷路器接觸電阻、金屬焊接構件連接電阻、金屬導體回路電阻、精密微歐電阻的儀表。
本儀表以高速微控制器為核心，結合了高精度A/D轉換器、數字測量技術、抗工頻干擾技術、以及先進的程控電流源技術，使內置大容量可充鋰電池產生無紋波直流電流，最大能輸出220A，可以每2.5A步進細調輸出電流，多達87個電流檔位，滿足多電流檔位測試；同時可以設置時間（10s、20s、30s、40s、50s、60s）連續輸出大電流測試，能在強干擾環境下高精度、高穩定性、高智能化測試；在電路設計方面具有開路保護、過熱保護等功能。
儀表采用5.6寸彩色LCD顯示，中英文操作界面，清晰直觀；還配有標準電阻，正式測試前可以對儀表進行精度自檢；儀表具有量程寬、數據存儲量大、抗干擾能力強、操作簡單、手持式、體積小、便于攜帶等優點；還可以選配打印機，用于數據打印。
功 能 | 高壓開關、高壓斷路器等各種接觸電阻測試；金屬焊接構件連接電阻測試；金屬導體等各種回路電阻測試；精密微歐電阻測試 | |
電 源 | 內置：12.6V 9000mAh可充鋰電池 | |
測試方式 | 四線法 | |
充 電 器 | 12.6V/2A充電器 | |
顯示模式 | 5.6寸工業級高亮度彩色液晶屏 | |
測試接口 | I+(電流正)、I-(電流負)、U+(電壓正)、U-(電壓負) | |
電流輸出 | 粗調檔位：≤5A（恒壓）；10A、30A、50A、80A、100A、200A、220A（恒流） | |
細調檔位：步進值2.5A，最多87檔電流 | ||
量 程 （內置電池） | ≤5A ： | 1μΩ~3500mΩ |
10A ： | 0.1μΩ~200mΩ | |
30A ： | 0.1μΩ~20mΩ | |
50A ： | 0.01μΩ~15mΩ | |
80A ： | 0.01μΩ~10mΩ | |
100A ： | 0.01μΩ~5mΩ | |
200A ： | 0.01μΩ~500uΩ | |
220A ： | 0.01μΩ~500uΩ | |
分 辨 率 | 0.01μΩ | |
測試精度 | 電流：30A~220A ±(讀數×0.1%+量程0.2%+1μΩ) 電流：10A或≤5A ±(讀數×0.5%+量程0.2%+10μΩ） | |
測試時間 | ≤100A：快速(推薦)、10s、20s、30s、40s、50s、60s ≥100A：快速 | |
打 印 機 | 有（選配），按打印鍵打印測試結果 | |
數據存儲 | 測試完成后數據自動保存，循環保存，可存儲999組數據 | |
儀表尺寸 | 約188mm(長)×85mm(寬)×312mm(高) | |
外包裝尺寸 | 約546mm(長)×392mm(寬)×193mm(高) | |
質 量 | 儀表質量：約2.2kg；總質量約12kg | |
測 試 線 | 標配長度：3m (可選購5m) | |
電流、電壓兩端分接測試線，接線簡單，電阻小于10mΩ | ||
數據刪除 | 設置界面下選擇格式化內存選項可刪除全部數據 | |
數據查閱 | 進入數據查閱界面，按上下左右鍵翻閱所存數據 | |
自動關機 | 在使用電池供電時，開機后無操作約15分鐘后自動關機 | |
電池電壓 | 儀表右上角有電池電量指示，當顯示符號“”時，代表電池電量耗盡，儀表將自動關機，請及時充電 | |
背 光 | 背光可設置高、中、低三種亮度 | |
工作電流 | 非測試狀態下工作電流為230mA | |
測試狀態下工作電流可自行設置 | ||
電路保護 | 具有開路保護、過熱保護等 | |
溫度保護 | 儀表內設置有溫度監控，溫度過高不能測試 | |
工作溫濕度 | -10℃～50℃；90%RH以下，無結露 | |
存放溫濕度 | -10℃～60℃；70%RH以下 | |
充電電壓 | 12.6V | |
適合安規 | IEC61010-1、CAT Ⅲ 600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005回路電阻測試儀與直流電阻快速測試儀檢定規程》 | |
型 號 | 最大測試電流 | 備注 |
S452 | 100A | / |
S453 | 220A | 100A以上電流僅支持快速模式 |

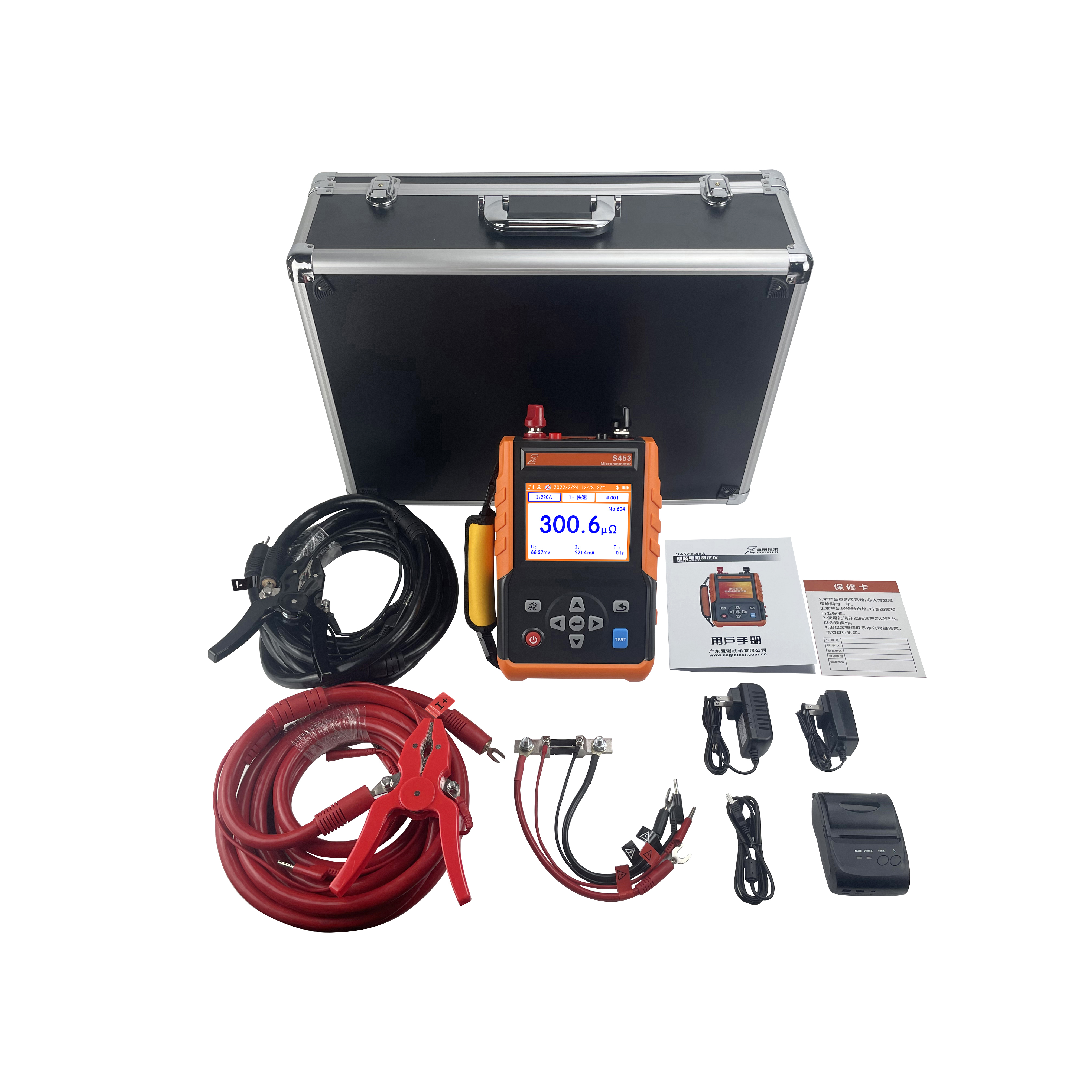

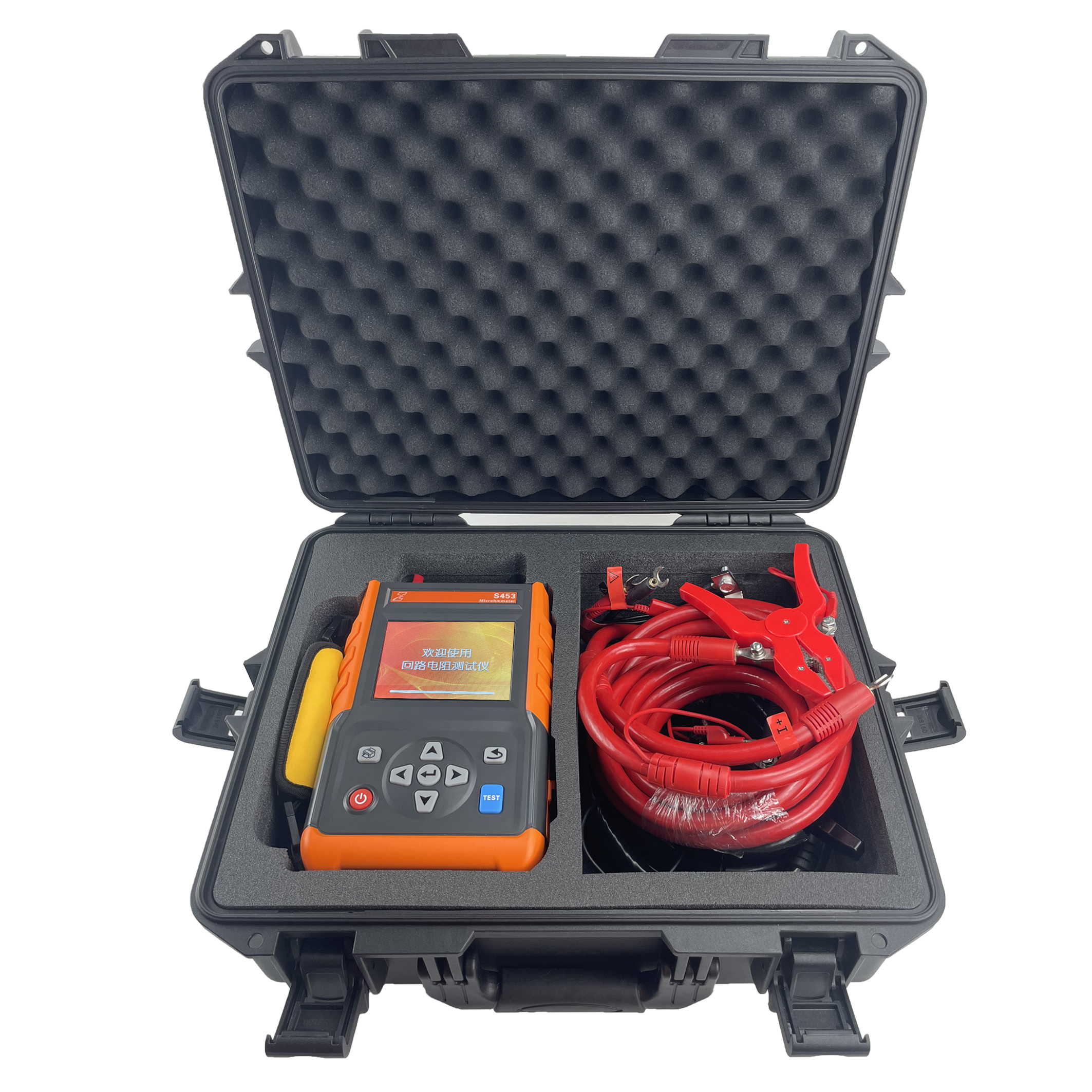

儀器箱 | 1個 |
儀 器 | 1臺 |
測試線 | 1套(紅、黑3米各一組) |
自檢電阻 | 1個 |
打印機 (選配) | 1套（打印機x1,打印機充電線x1,打印紙x1,打印機說明書x1） |
充電器 | 1個（16.8V 2A) |
說明書 | 1套(用戶手冊x1,出廠測試報告x1,合格證x1) |
