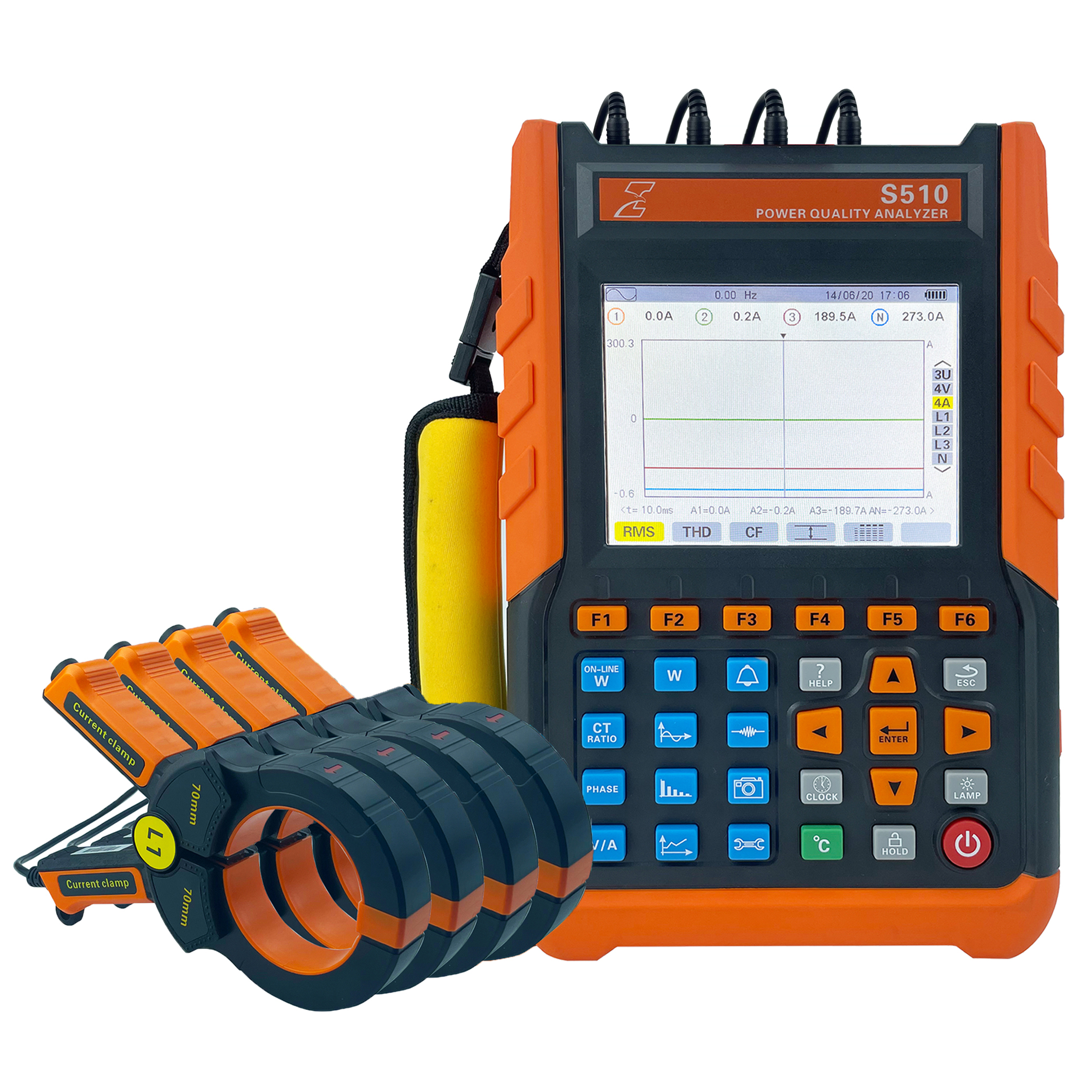

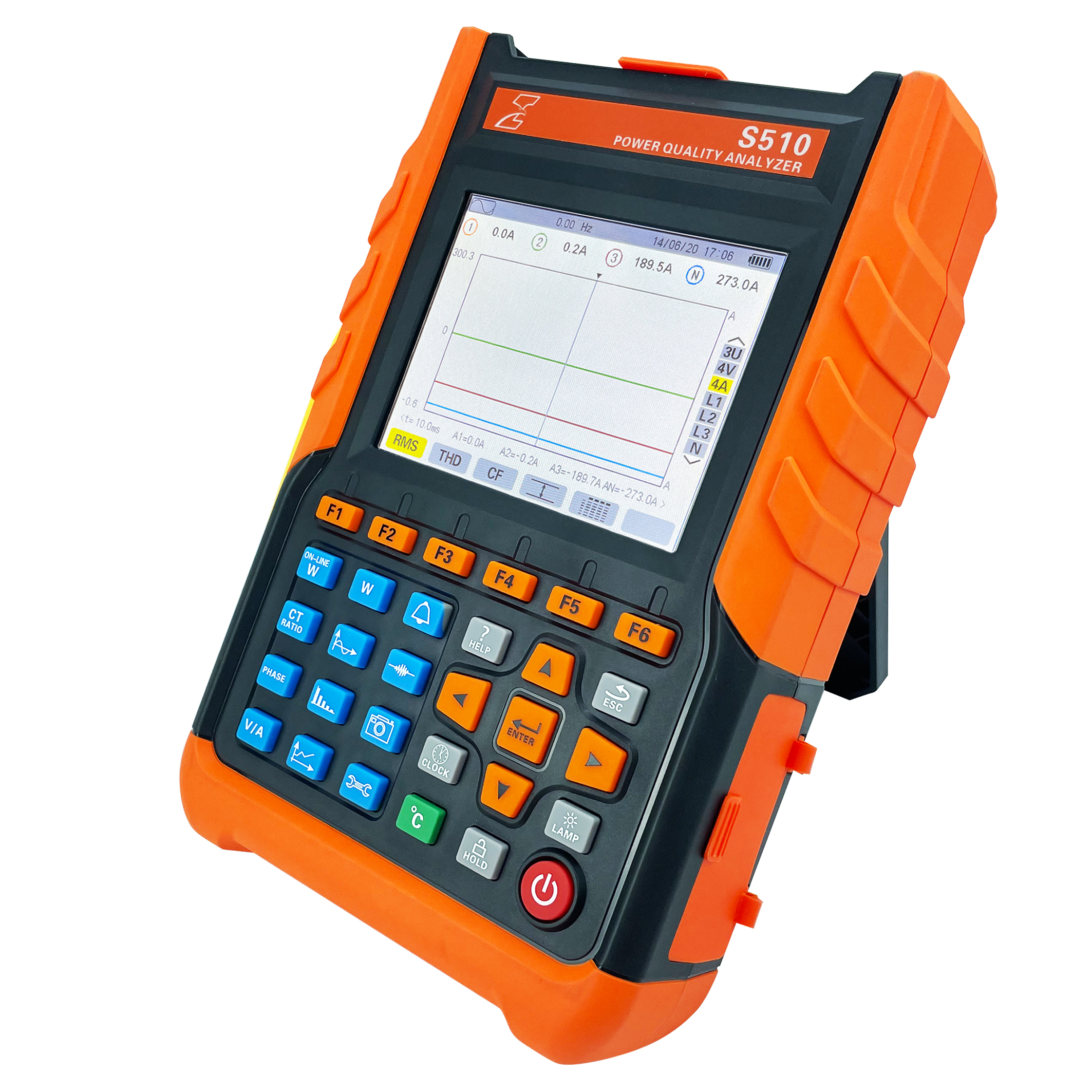

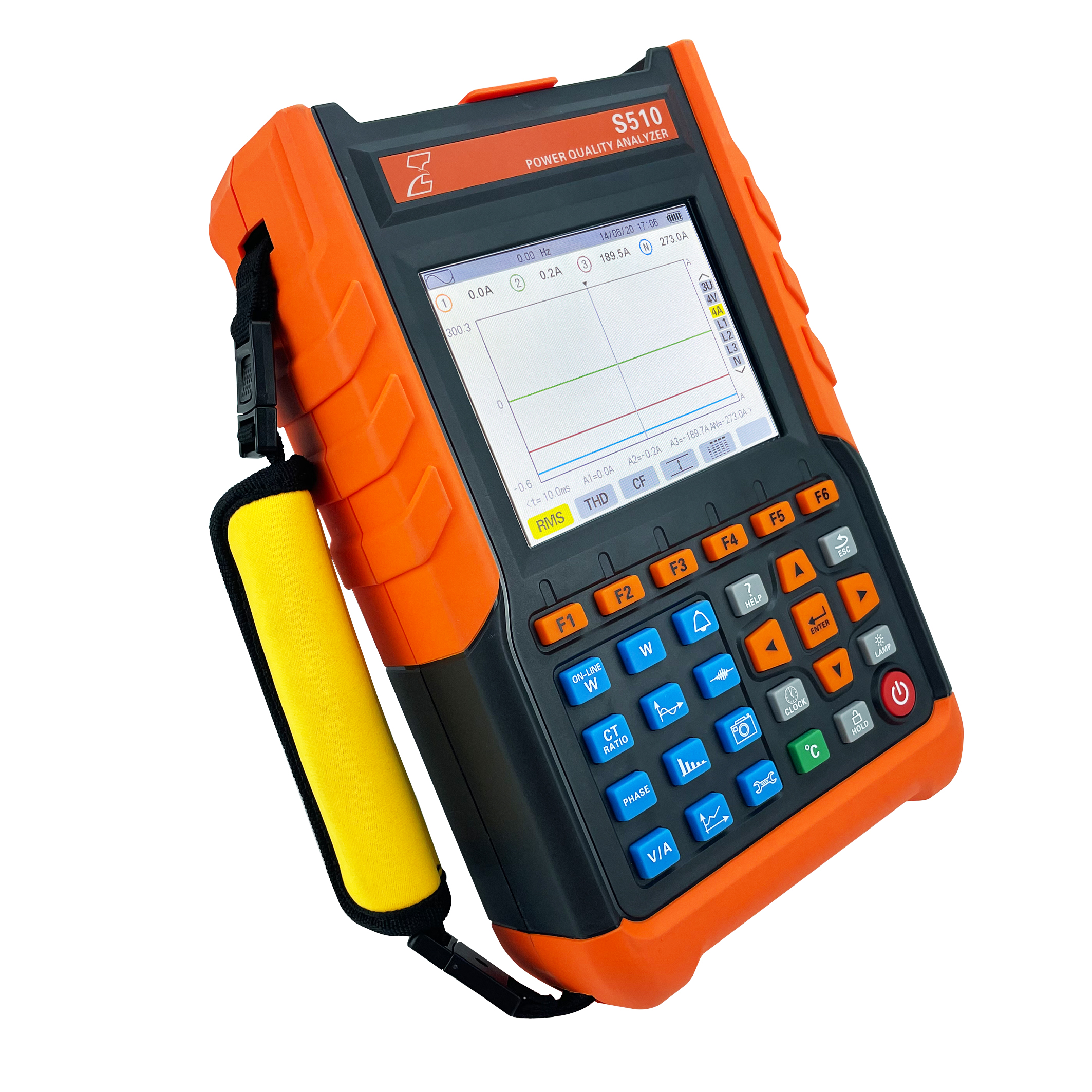

S510 電能質量分析儀 電能質量分析儀系列【電能質量分析儀】

電池電量指示

電池符號5格      顯示電量，當電池電量過低時,提示1分鐘后自動關機。

功耗

耗電流410mA，電池滿電可連續工作約15小時。

顯示模式

LCD彩屏,640dots×480dots ，5.6寸，顯示域116mm×88mm。

鉗口尺寸

S-008尖小形電流鉗：7.5mm×15mm；（選配）

S-070圓口形電流鉗：Φ70mm；（選配）

S-105圓口形電流鉗：Φ105mm；（選配）

S-125圓口形電流鉗：Φ125mm；（選配）

S-150圓口形電流鉗：Φ150mm；（選配）

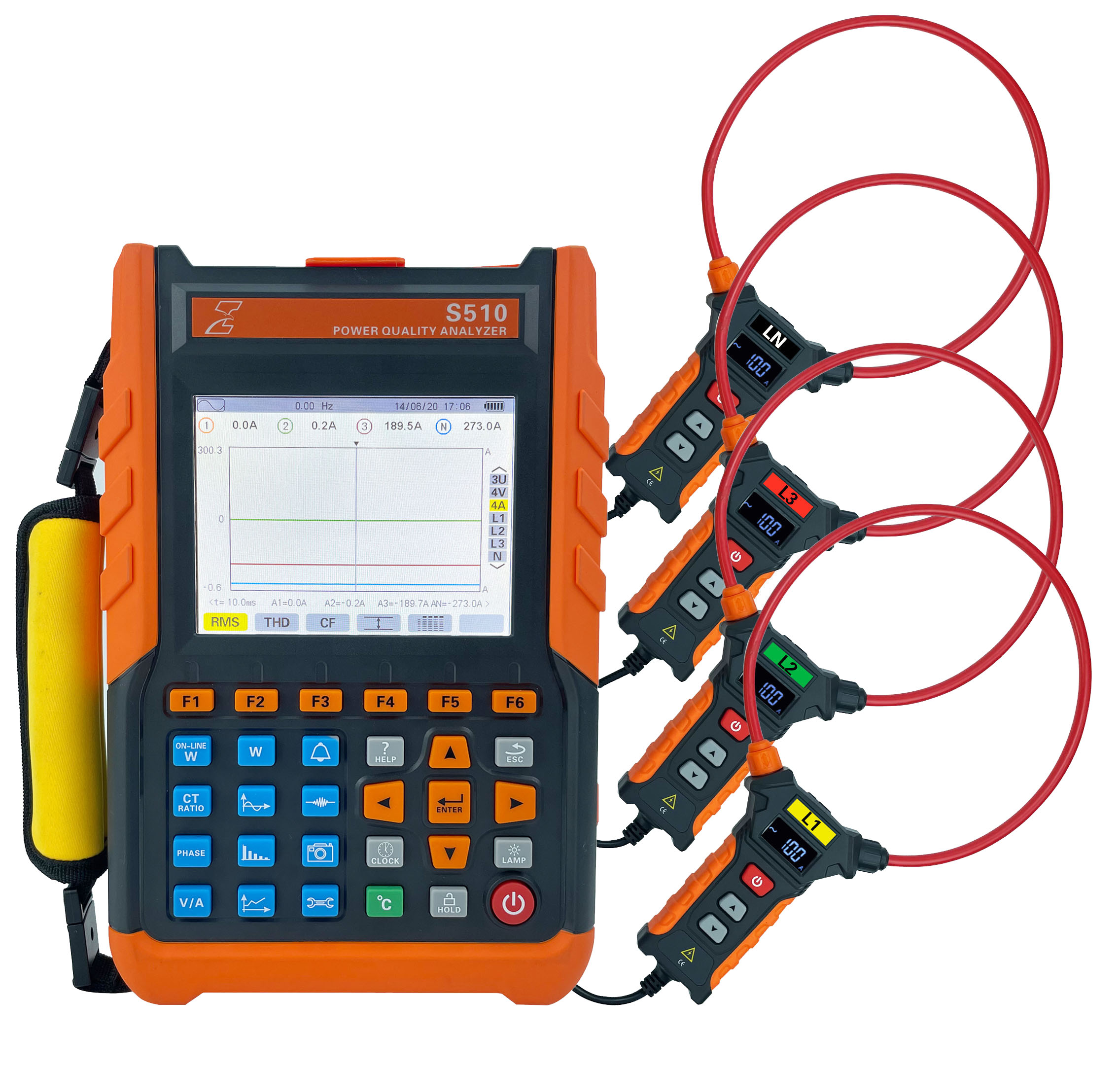

S-200JF柔性線圈電流傳感器（帶積分器）：Φ100mm/Φ200mm/Φ300mm。（選配）

儀器尺寸

長寬厚：265mm×215mm×85mm。

通道數

4路電壓，4路電流。

線電壓

1.0V～2000V。

相電壓

1.0V～1000V。

電流

S-008電流鉗：10mA～10.0A；

S-070電流鉗：0.10A～100A；

S-105電流鉗：1.0A～200A；

S-125電流鉗：10.0A~600A；

S-150電流鉗：10.0A~600A；

S-100JF/200JF/300JF柔性線圈電流傳感器（帶積分器）：5A～100A、50A~1000A、100A~9000A

頻率

40Hz～70Hz。

電能質量在線監測

有，“ON-LINE W”鍵直達

CT變比測試儀

有,“CT RATIO”鍵直達

相位伏安表

有,“V/A”鍵直達

相序表

有,“PHASE”鍵直達

溫度表

有,“°C”鍵直達

時鐘

有,“CLOCK”鍵直達

電能質量分析

“W”鍵直達

電力電量參數

W，VA，Var，PF，DPF，cosφ，tanφ。

電能參數

Wh，Varh，Vah。

諧波

有，1～50次。

總諧波失真

有，1～50次，各相。

專家模式

有。

暫態記錄組數

150組。

電壓閃變

有。

啟動電流模式

有，100秒。

三相不平衡度

有。

記錄

960天(同時記錄20個參數，每1秒記錄1點)。

最小最大記錄值

有，可測一段時間內的最大最小值。

告警

40種不同類型參數選擇，12800組告警日志。

峰值

有。

截圖容量

60個。

菜單語言

中文、英文。

通訊接口

USB。

自動關機

在告警/趨勢圖記錄/啟動電流偵測/暫態捕捉/在線功率和電能模式(等待或者進行中)下，儀器不自動關機。

在其它測試模式下，不在測試狀態或無按鍵操作15分鐘后，提示1分鐘后自動關機。

背光功能

有，適合昏暗場所及夜間使用。

儀器質量

主機：約1.6kg(帶電池)；

S-008尖小形電流鉗：約125g×4；(選配)

S-070圓口形電流鉗：約556g×4；(選配)

S-105圓口形電流鉗：約630g×4；(選配)

S-125圓口形電流鉗：約850g×4；(選配)

S-150圓口形電流鉗：約1.2kgx4；(選配)

S-100JF/200JF/300JF 柔性線圈電流傳感器（帶積分器）：約325g×4（帶電池）；(選配)

測試線與電源適配器：約900g；

總質量：約12kg(含包裝)。

電壓測試線長

3m。

電流鉗線長

2m。

工作溫濕度

-10℃～40℃；80%Rh以下。

存放溫濕度

-10℃～60℃；70%Rh以下。

輸入阻抗

測試電壓輸入阻抗為：1MΩ。

耐壓

儀器線路與外殼間耐受3700V/50Hz的正弦波交流電壓歷時1分鐘。

絕緣

儀器線路與護套外殼之間≥10MΩ。

結構

雙重絕緣，帶絕緣防振護套。

適合安規

IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等級2。
